數位孿生如何應用在智慧工廠？從設備聯網到 3D 可視化

數位孿生工廠，簡單說就是把真實工廠中的設備、產線、流程與環境，建立成可持續更新的虛擬映射，並與現場資料同步。它不只是 3D 模型，而是把設備聯網、資料整合、監控分析與可視化決策串成同一套營運能力。

對製造業而言，數位孿生工廠的價值不在「看起來先進」，而在於能更快掌握設備狀態、縮短異常處理時間、支援預防維護、改善跨部門溝通，並降低工廠管理對個人經驗的依賴。若再結合工業物聯網、MES、ERP 與 3D 可視化平台，就能讓智慧工廠從單點數據走向全局營運。

一、數位孿生工廠的核心概念與價值

1. 數位孿生是什麼？從實體設備到虛擬映射

數位孿生是把實體設備、產線或工廠，以虛擬方式呈現在系統中，並透過即時資料同步反映真實運作狀態。關鍵不在「有模型」，而在「模型會隨現場變化更新」。

以工廠情境來看，一台機台的數位孿生通常會包含以下幾類資訊：

• 設備基本資料：型號、編號、安裝位置、保養紀錄
• 即時運轉資料：溫度、壓力、電流、震動、稼動率
• 產線關聯資料：前後站設備、工單、節拍、良率
• 告警與事件資料：異常停機、超限警報、維修工單

因此，數位孿生工廠不是單純把廠房畫成立體圖，而是讓虛擬畫面成為現場管理的操作入口。管理者看到的不只是設備外觀，而是設備此刻是否正常、是否接近異常、是否影響整條產線。

2. 數位孿生工廠與智慧工廠的差異與關聯

智慧工廠是目標，數位孿生工廠是重要實現方式之一。前者強調整體營運智慧化，後者則聚焦於把工廠狀態轉成可觀測、可分析、可模擬的數位分身。

兩者可這樣理解：

比較面向	智慧工廠	數位孿生工廠
核心目的	提升生產效率、品質與營運韌性	建立虛實同步的工廠映射
技術範圍	IoT、MES、ERP、AI、排程、自動化	IoT、資料整合、3D 可視化、模擬
管理視角	全廠營運優化	設備、產線、場域狀態透明化
典型價值	降低成本、提升效率、加速決策	即時監控、異常追蹤、跨部門協作

實務上，多數企業不是先做完整的智慧工廠，再做數位孿生；而是先從設備聯網與可視化開始，逐步走向數位孿生工廠，最後再擴展成更完整的智慧工廠架構。

3. 為何製造業加速導入數位孿生與工業物聯網

製造業近年加速導入數位孿生工廠，主要原因是工廠複雜度越來越高，但管理不能只靠人工巡檢與 Excel 彙整。當設備數量增加、廠區分散、交期壓力升高，傳統管理方式很容易出現資訊延遲。

根據常見產業實務，企業推動數位孿生與工業物聯網，通常來自以下幾種壓力：

• 設備停機成本高：非計畫性停機會直接影響交期與產能
• 資料分散嚴重：SCADA、MES、ERP、感測器資料各自獨立
• 跨部門溝通成本高：生產、設備、品保、資訊部門看的是不同畫面
• 多廠區管理需求上升：總部需要即時掌握各廠狀態
• 人力經驗斷層：資深工程師判斷依賴經驗，難以制度化傳承

這也是為什麼數位孿生工廠常與工業物聯網一起被討論。沒有穩定的資料流，就沒有可用的數位分身；沒有可理解的可視化介面，數據也難以變成現場決策。

二、從設備聯網開始：打造數位孿生工廠的資料底座

1. IoT 與工業物聯網如何串接機台、感測器與產線資料

數位孿生工廠的第一步，不是先做 3D，而是先把資料接進來。只有設備、感測器與系統資料穩定流動，後面的監控、分析與可視化才有基礎。

常見的串接來源包括：

• PLC、CNC、DCS、SCADA 等工控系統
• 溫度、壓力、流量、電表、震動等感測器
• MES 的工單、報工、產量、良率資料
• ERP 的物料、訂單、設備主檔資料
• 人工填報的點檢、保養與異常紀錄

在工業現場，IoT 與工業物聯網的角色是把原本分散在不同層級的資料標準化並持續上送。這一層若做得穩，數位孿生工廠就不會只是展示畫面，而能真正反映現場。

2. 數據整合的關鍵挑戰：通訊協定、資料格式與即時性

工廠資料整合最常見的難點，不是資料太少，而是資料太碎。不同品牌機台、不同年代控制器、不同系統供應商，往往各有自己的通訊方式與欄位定義。

常見挑戰可分成三類：

1. 通訊協定不一

   • 例如 Modbus、OPC UA、MQTT、HTTP、資料庫直連等並存
   • 老舊設備甚至缺乏標準介面，需透過閘道器或中介層轉接

2. 資料格式不一致

   • 同樣是設備狀態，不同系統可能用不同欄位名稱或狀態碼
   • 時間格式、單位、精度與更新頻率也常不同

3. 即時性要求不同

   • 設備監控可能要求秒級更新
   • ERP 與管理報表則多以分鐘或小時級同步即可

因此，數位孿生工廠的成功關鍵，往往不是炫目的前端，而是背後有沒有一套能處理異質資料的整合邏輯。這也是許多企業卡關的地方：畫面可以先做，但資料不穩，最後就難以維運。

3. 建立可持續擴充的數位孿生資料架構

數位孿生工廠的資料架構，應該先考慮可擴充，再追求一次到位。實務上，從單機、單線、單廠逐步擴展，比全面鋪開更容易成功。

一套可持續擴充的資料架構，通常包含以下層次：

• 資料採集層：負責連接機台、感測器、工控系統
• 資料整合層：負責清洗、轉換、對應欄位與主資料
• 資料服務層：負責提供查詢、告警、分析與 API
• 應用呈現層：負責儀表板、3D 場景、報表與行動裝置呈現

在規劃時，建議先定義三件事：

• 哪些資料一定要即時
• 哪些資料是分析用，不必高頻同步
• 哪些資料要作為跨系統共用主鍵，例如設備編碼、產線編碼、工單號碼

這樣做的好處是，未來不論要加新的產線、接新的廠區，或導入 AI 分析，都不用重建一次資料基礎。

三、3D可視化如何讓數位孿生工廠更容易落地

1. 3D可視化在設備監控、產線巡檢與異常預警的角色

3D 可視化的價值，在於把複雜資料轉成現場人員一眼可理解的畫面。對數位孿生工廠來說，它是降低使用門檻、加速判斷的重要介面。

在實務情境中，3D 可視化通常扮演三種角色：

• 設備監控入口：以設備位置與狀態顏色，快速辨識異常區域
• 產線巡檢輔助：把巡檢從「逐台找資料」變成「依場景查看狀態」
• 異常預警提示：當某設備溫度超限、停機或稼動異常，可直接在場景中標示

相比傳統表格或平面圖，3D 場景更適合大型廠房、多樓層設備與多工段流程。特別是在設備密集、路徑複雜的工廠，立體視角能大幅減少理解時間。

2. 從平面看板到立體場景：智慧工廠管理介面的升級

平面看板適合看 KPI，但不一定適合找問題。3D 可視化則更像是把數據放回它原本發生的位置，幫助管理者從「數字異常」快速走到「現場異常」。

傳統看板與 3D 場景的差異如下：

管理介面	優點	限制
平面報表 / 儀表板	適合看趨勢、彙總 KPI、跨期比較	不易理解設備空間位置與關聯
2D 廠區圖	比表格直觀，能表現區域分布	面對複雜設備與多樓層時資訊有限
3D 可視化場景	可同時呈現位置、狀態、關聯與告警	需建立較完整的模型與資料對接

對管理層而言，3D 並不是取代所有報表，而是補足傳統介面在空間理解與事件追蹤上的不足。最理想的做法，是讓 3D 場景與 KPI 看板互補，而不是彼此分離。

3. 如何用即時畫面提升跨部門溝通與決策效率

跨部門協作效率低，常不是因為大家不願合作，而是看到的資料語言不同。生產看工單，設備看告警，資訊看資料流，管理層看 KPI，結果同一件事難以同步判斷。

數位孿生工廠若搭配即時 3D 畫面，能讓不同角色在同一個場景中對齊問題。例如：

• 生產主管可看到哪段產線停滯
• 設備工程師可點進設備查看參數異常
• 廠務單位可同步判斷環境或能耗變化
• 管理層可快速掌握影響範圍與優先順序

這種「同場景、同資料、不同視角」的呈現方式，能明顯減少會議中反覆確認位置、設備代碼與異常來源的時間。對多廠區企業來說，遠端協同的價值更高。

四、用 FineDataLink 與 FineVis 加速建置流程

1. FineDataLink 如何整合 IoT、MES、ERP 與工業物聯網資料

若企業要建置數位孿生工廠，最先遇到的問題通常不是畫面，而是資料要怎麼接、怎麼整、怎麼穩定更新。FineDataLink 的價值，就在於協助企業把 IoT、MES、ERP 與工業物聯網資料整合成可用的資料底座。

在常見製造情境中，FineDataLink 可協助處理：

• 來自不同系統的資料擷取與同步
• 異質資料來源的欄位轉換與清洗
• 批次與即時資料並行整合
• 設備、產線、工單等主資料關聯建立

對數位孿生工廠來說，這代表企業不必每增加一個場景就重做一次串接。只要底層資料架構整理好，後續不論要做設備監控、異常告警、能耗分析或 3D 呈現，都能建立在同一套可維運架構上。

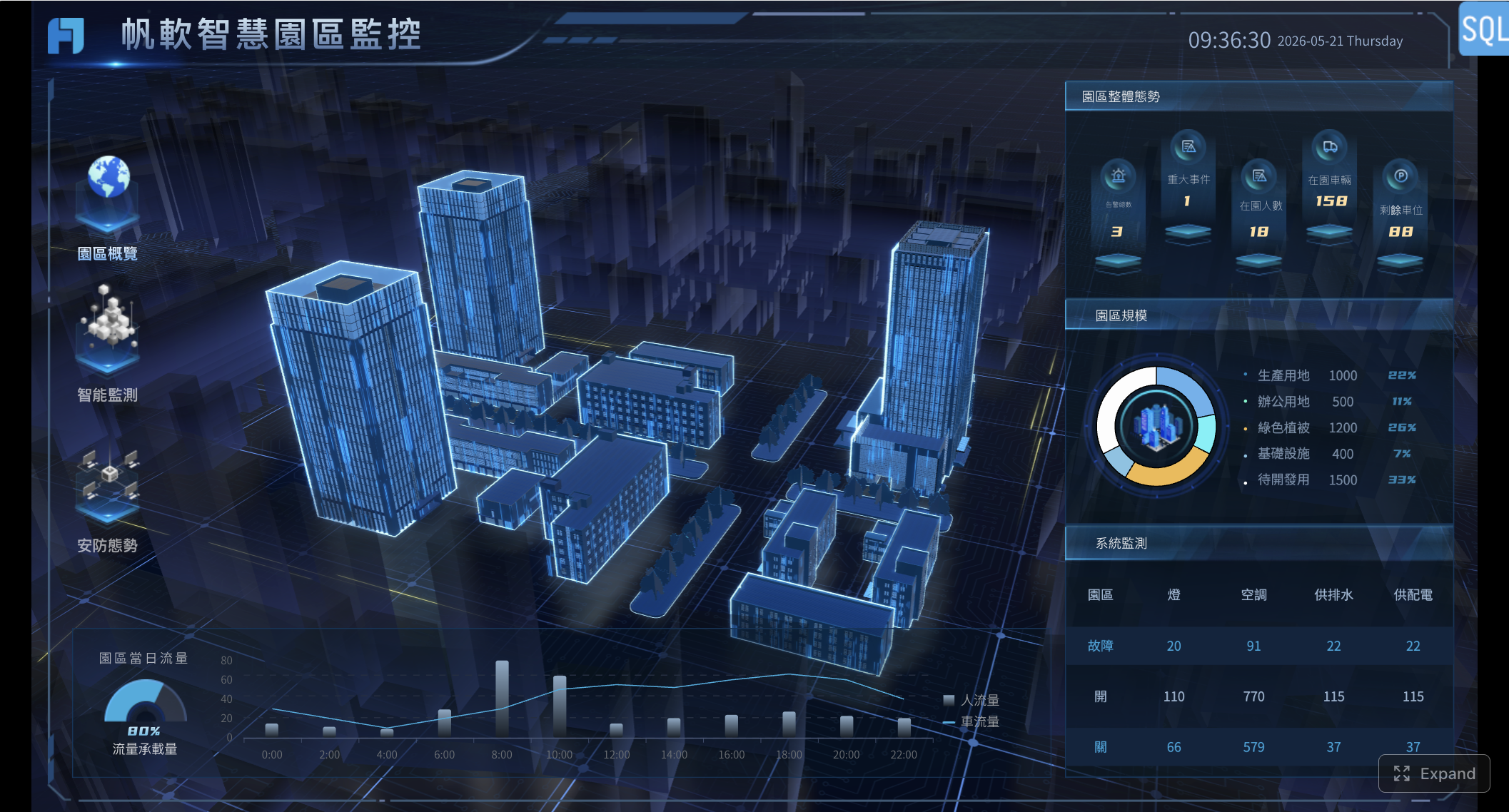

2. FineVis 如何建構數位孿生工廠的 3D可視化場景

數位孿生工廠要真正被使用，前端畫面必須夠直觀，也要能把即時資料與場景互相綁定。 FineVis (作為 FineReport 平台內的模組) 的強項，在於協助企業快速建立 3D 可視化場景，讓設備、產線與告警資訊以更具現場感的方式呈現。

以常見應用來說，FineVis 可支援：

• 廠區、樓層、產線與設備的立體場景搭建
• 即時設備狀態與 3D 元件綁定
• 告警顏色、動態效果與狀態切換呈現
• 多視角切換，從全廠到單機逐層查看

這類能力對智慧工廠推動很重要，因為現場使用者往往不是資料工程師。若畫面足夠接近實際場域，部門主管、設備人員與經營層都更容易理解並採用。

3. 從資料串接到畫面呈現，縮短智慧工廠導入週期

數位孿生工廠導入週期長，常見原因是資料整合與畫面開發分開進行，導致中間需要大量反覆溝通。若用 FineDataLink 負責資料整合、FineVis 負責可視化呈現，流程會更連貫。

這種組合的實務優勢包括：

1. 先整資料，再做畫面，責任邊界更清楚
2. 資料模型與場景模型可同步規劃
3. 新增設備、產線或指標時較容易擴充
4. 從 PoC 到正式上線的落差較小

對製造業而言，導入不是做出一個展示專案，而是要長期運作。FineDataLink 與 FineVis 的搭配，適合用來建立一條從資料串接、整合治理到 3D 可視化落地的實務路徑，降低專案碎片化風險。

五、實務場景：數位孿生工廠在智慧工廠中的應用方式

1. 設備狀態監控與預防維護的應用情境

數位孿生工廠最先落地的場景，通常是設備監控與預防維護。因為這類場景目標明確、資料來源清楚，也較容易量化效益。

典型做法是把以下資訊整合在同一畫面中：

• 設備即時狀態：運轉、待機、停機、故障
• 重要參數趨勢：溫度、震動、電流、壓力
• 告警紀錄：異常發生時間、持續時間、處理狀態
• 維保資訊：保養週期、備品更換、工單進度

當設備出現異常趨勢時，管理者不必等到停機才反應，而是可提前安排檢查。依一般產業觀察，這種做法最直接的效益，是減少非計畫停機與降低設備維修反應時間。

2. 產線效率分析與瓶頸排查的管理場景

數位孿生工廠不只看單機，更適合看整線。當產線效率下降時，問題常不在單一設備，而在節拍不平衡、物料等待、切換時間過長或前後站連動不順。

在這類場景中，可重點觀察：

• 各工站稼動率與停滯時間
• 前後站節拍差異
• 在製品堆積位置
• 換線、待料、待修等非生產時間

產線設備監控戰情中心.mp4

若用 3D 可視化搭配即時資料，管理者可直接看到瓶頸集中在哪個區段，而不必只從報表推測。這對改善產線平衡、優化排程與縮短異常排查流程都很有幫助。

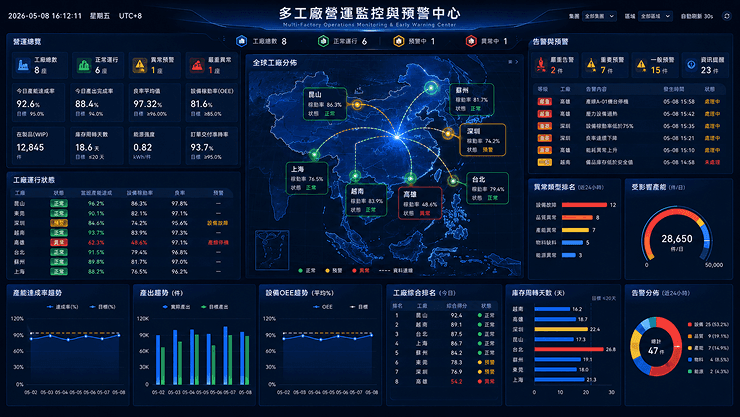

3. 遠端巡廠、能耗管理與多廠區監控實例

對有多據點營運的企業來說，數位孿生工廠的另一項核心價值，是把原本需要到場才能確認的資訊，轉成遠端可視、可比、可管的管理能力。

常見應用包括：

• 遠端巡廠：總部可直接查看各廠設備狀態與異常分布
• 能耗管理：比對產線、區域或設備的用電、用氣、用水表現
• 多廠區監控：統一監控關鍵 KPI、停機事件與產能利用

例如同一企業若有北中南三個廠區，過去可能仰賴各廠每日回報；導入數位孿生工廠後，總部可在同一平台即時查看各廠差異，並更快發現異常廠區或能耗偏高的設備區段。

六、導入數位孿生工廠前的評估重點與推進建議

1. 先從哪些產線或設備開始，才能快速驗證效益

數位孿生工廠最適合從高價值、可量化、資料相對完整的場景開始。不要一開始就想做全廠最完整模型，先做出能證明效益的第一段，成功率更高。

優先順序可參考以下原則：

• 停機成本高的關鍵設備
• 異常頻率高、影響大的瓶頸產線
• 已有感測器與系統資料的區域
• 管理層高度關注的 KPI 場景

簡單說，先找「痛點明確、資料可得、結果可衡量」的地方開始。這比從最複雜的全廠建模切入，更容易建立內部信心與後續預算支持。

2. 導入過程常見問題：資料品質、系統整合與人員協作

數位孿生工廠導入失敗，多半不是概念錯，而是執行細節沒處理好。常見問題通常集中在三件事：資料品質不穩、系統整合困難、人員沒有共同語言。

常見風險如下：

• 資料品質問題

  • 感測器數據漂移
  • 設備編碼不一致
  • 歷史資料缺漏或時間戳混亂

• 系統整合問題

  • 舊設備難串接
  • IT 與 OT 權責不清
  • 不同系統資料主鍵無法對應

• 人員協作問題

  • 現場部門擔心增加工作
  • 資訊部門不熟製造流程
  • 管理層期待過高，想一次看見所有成效

因此，導入前最好先定義範圍、資料責任人、驗收指標與維運流程。這些看似行政，但往往比技術本身更影響專案成敗。
