工業物聯網3D數字孿生大屏的5大應用場景｜智慧工廠戰情室

工業物聯網3D數字孿生大屏是指一種整合 IIoT 數據、3D 模型與場景的虛實整合管理介面。它的核心價值在於將散落的設備數據與營運指標，整合在符合真實物理空間的虛擬場景中，讓管理者能一目了然地發現問題、模擬決策並指揮調度。

這項技術的目標是解決傳統 2D 報表無法呈現的「空間關聯性」與「即時狀態映射」問題。若您正在評估導入智慧工廠戰情室，或想了解 3D 視覺化如何提升營運效率，這篇文章將提供一個完整的實踐框架，並說明如何透過 FineReport 等工具加速落地。

一、工業物聯網3D數字孿生大屏是什麼？

工業物聯網3D數字孿生大屏的核心是解決傳統2D報表無法呈現的「空間關聯性」與「即時狀態映射」問題。它是一個整合了工業物聯網（IIoT）即時數據、3D 虛擬模型與真實物理場景的決策介面，讓管理者能以更直觀的方式掌握營運全貌。

1. 核心定義：從2D報表到3D場景的升級

3D數字孿生大屏的本質是將3D模型作為數據的「容器」。傳統 MES 或 ERP 報表是條列式數據，管理者看到異常時，難以立刻對應到廠區的具體位置。3D 大屏將數據附著在對應的虛擬資產上，管理者可直接點擊模型查看 OEE、故障歷史等資訊，決策直覺性大幅提升。

2. 工業物聯網（IIoT）的角色：賦予模型生命的數據神經

工業物聯網是賦予3D數字孿生生命的「神經系統」。它的核心任務是打通從設備端到應用端的數據鏈路，透過部署感測器、設定數據閘道器 (Gateway)，將來自 PLC、SCADA、MES 等異質系統的數據採集上來，為 3D 數字孿生提供源源不絕的即時數據，使其能真實反映現場的每一絲變化。

3. 數字孿生（Digital Twin）的價值：即時映射與虛實聯動

數字孿生的核心價值在於「孿生」二字，代表虛擬世界與物理世界的狀態要雙向同步、即時映射。當現場 CNC 機台轉速異常時，大屏上的 3D 模型會立刻改變顏色或閃爍告警；當產線 AGV 移動時，虛擬模型也會沿相同路徑行駛。這種虛實聯動，才是數字孿生的精髓所在。

4. 大屏的功用：提供共享的視覺化決策平台

大屏（戰情室）在工業場景中扮演著「共享視覺化決策平台」的角色。它將最重要的營運指標與 3D 場景結合，讓廠長、生管、設備主管等關鍵人員能在同一個畫面上，基於相同的資訊進行溝通與決策，實現「一屏總覽、協同指揮」的管理目標，避免因資訊分散導致的溝通延遲。

二、最適合導入3D數字孿生大屏的五大工業場景

最適合導入3D數字孿生大屏的工業場景，通常具備管理節點多、異常影響大、對即時性要求高等特徵。企業應優先選擇能創造最大管理效益的應用，而非盲目追求視覺效果。

1. 智慧工廠生產監控

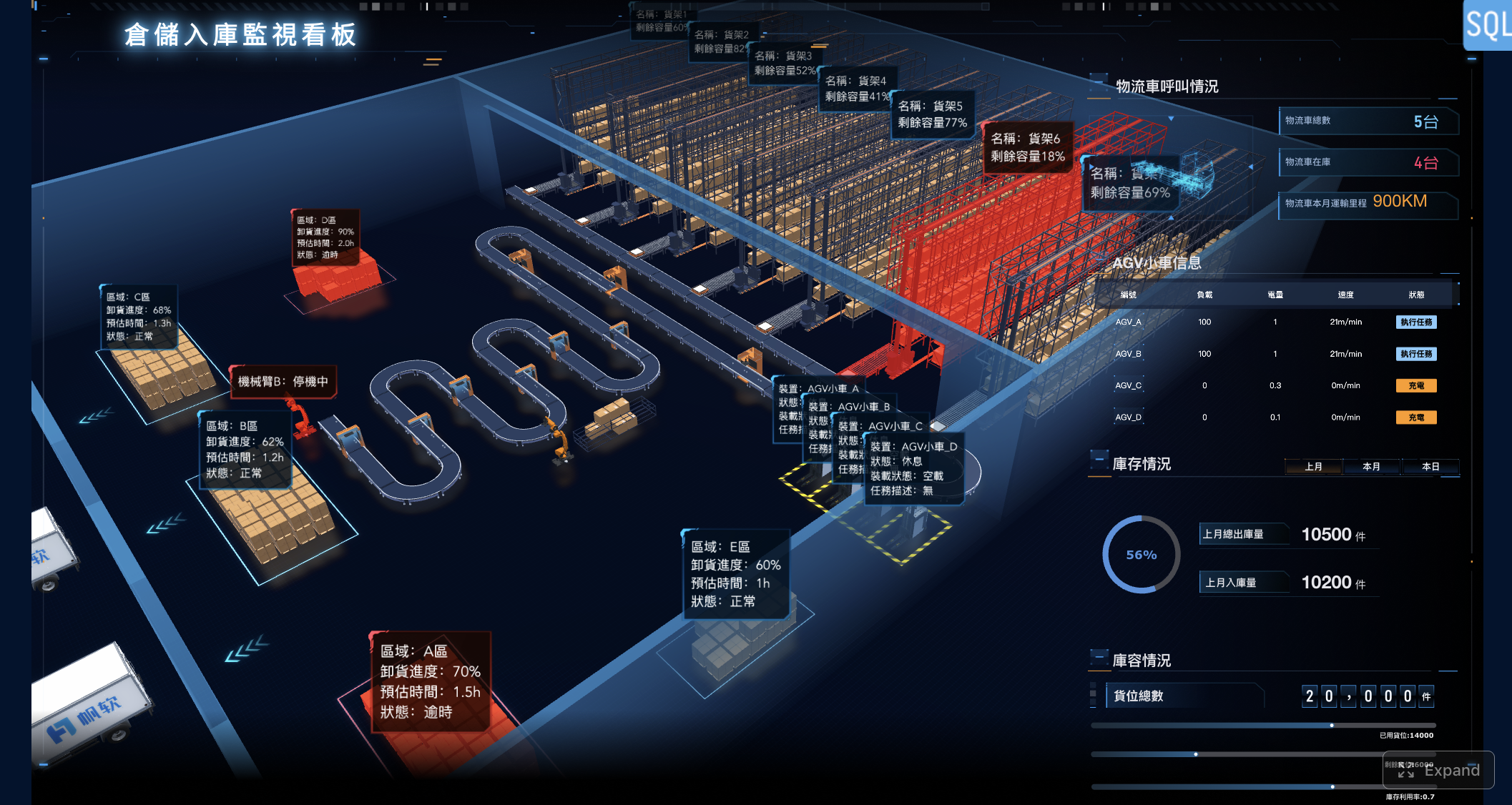

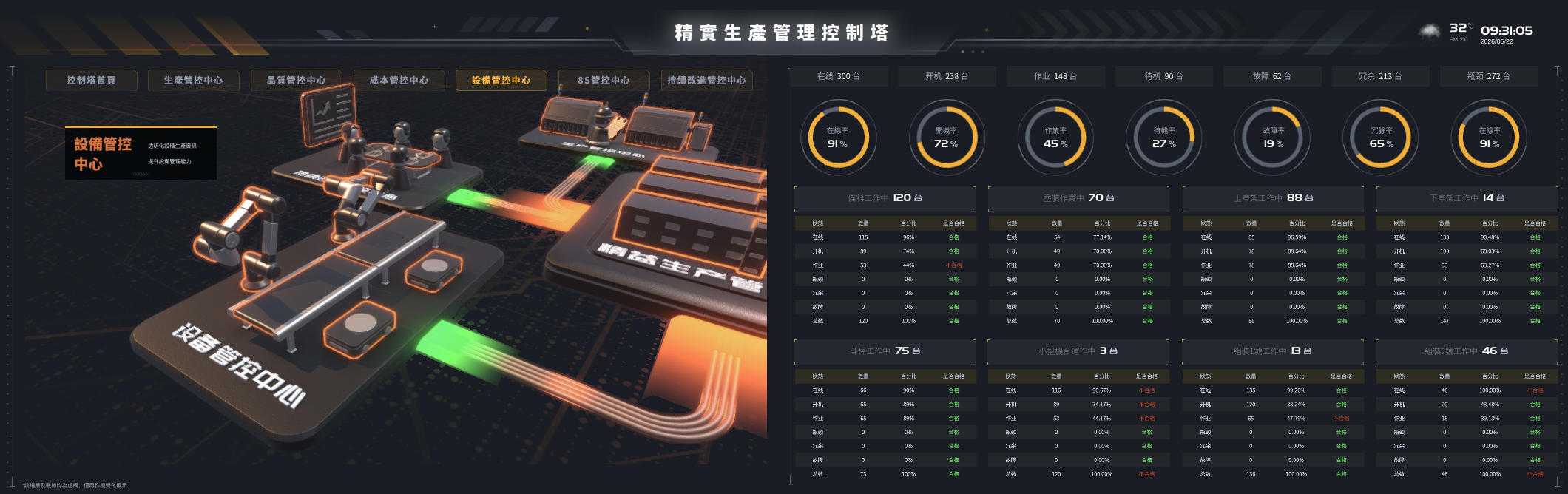

這是最經典的應用場景，管理者可在戰情室大屏上即時監控每條產線的工單進度、在製品（WIP）數量、物料配送狀況與設備稼動率。當某個工序成為瓶頸時，系統能立刻在 3D 場景中標示出來，幫助生管人員快速調度資源，確保生產流程順暢。

2. 設備預測性維護

在石化、半導體等產業，關鍵設備的無預警停機損失巨大。透過將設備的溫度、震動、壓力等 IIoT 感測器數據與其 3D 模型綁定，當數據趨勢異常時，對應模型會自動變色預警。根據產業觀察，導入預測性維護的企業，平均可減少 25-30% 的非計畫性停機時間。

3. 遠程維運與專家協作

當多地工廠或海外設備遇到複雜問題時，遠端專家可透過共享的 3D 數字孿生大屏，如同親臨現場般查看故障設備的結構與數據。他們能在 3D 模型上進行標註，精準指示現場人員應檢查哪個零件或操作哪個閥門，大幅提升遠程協作的效率與準確性。

4. 廠區安全與環境管理

3D數字孿生大屏可整合攝影機（CCTV）、門禁系統、人員定位（UWB）與環境感測器等數據。管理者可在 3D 廠區模型上，即時查看人員分佈、車輛軌跡與危險區域狀態。一旦發生緊急事件，系統可自動規劃最佳疏散路線，為應急指揮提供關鍵決策支援。

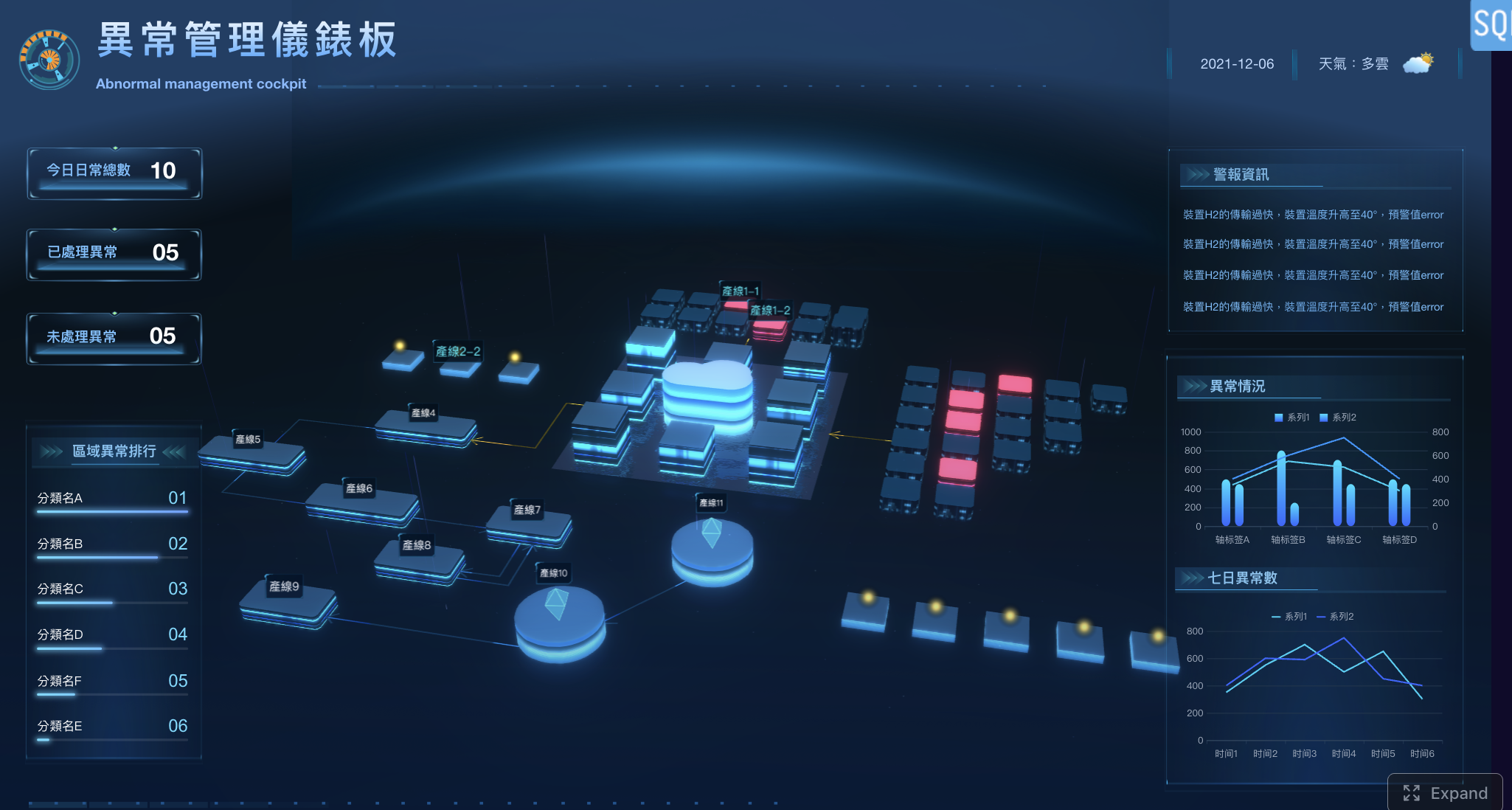

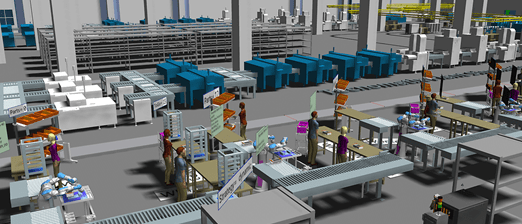

5. 產線規劃與流程模擬

在投入巨資改造產線前，企業可在虛擬世界中進行充分模擬。規劃團隊可透過 3D 數字孿生，在虛擬工廠中拖拉設備、規劃 AGV 路徑並模擬生產狀況。這有助於在動工前就發現潛在的佈局衝突或物流瓶頸，依據 Deloitte 的研究，這能大幅降低 15-25% 的實體建置試錯成本。

三、如何評估導入效益？避免為了3D而3D

成功的3D數字孿生大屏導入，始於對自身需求的清晰評估，而不是盲目追求酷炫的視覺效果。最關鍵的判斷標準是：3D 視覺化是否能帶來 2D 圖表無法提供的額外管理價值。

1. 適合導入的企業特徵

若您的企業符合以下特徵越多，導入的潛在效益就越大：

• 資產複雜度高：擁有多條產線、大量設備或跨地區廠區，傳統方式難以集中管理。
• 流程關聯性強：上下游工序緊密耦合，任何環節的延遲都會引發連鎖反應。
• 停機成本高昂：屬於連續性生產或高精密製造業，單次停機損失巨大。
• 遠程協作需求大：需要總部專家遠程支援分廠的維運或故障排除。
• 安全與環境風險高：廠區內存在危險區域或對環境敏感的製程，需要嚴格監控。

2. ROI 評估的四大重點

要量化投資回報率（ROI），建議從以下幾個關鍵指標進行衡量：

• 降低的停機損失：透過預測性維護，預計能減少多少非計畫性停機時間？
• 節省的維修成本：透過遠程專家指導，能減少多少差旅與外部技術支援費用？
• 提升的管理效率：管理者掌握全局資訊的時間，平均能縮短多少？
• 縮短的異常反應時間：從問題發生到處理，整個流程的平均響應時間（MTTR）能縮短多少？

3. 釐清數字模型與數字孿生的差異

管理者在評估方案時，必須仔細分辨「數字模型」與「數字孿生」的差異，避免投入了孿生的預算，卻只買到一個靜態模型。

比較面向	數字模型 (Digital Model)	數字孿生 (Digital Twin)
數據流	單向為主，將靜態或批次數據疊加在模型上展示。	雙向即時，物理世界的數據即時驅動虛擬模型。
狀態	靜態或延遲，無法完全反映當下的真實運作情況。	動態且即時，與實體資產的狀態保持高度同步。
核心能力	視覺化展示，主要用於呈現設計、佈局或歷史數據。	監控、模擬、預測、預警，是一個可互動的動態系統。
核心價值	提供資產的數位化檔案與視覺化參考。	成為資產全生命週期的管理與決策優化平台。

四、建置3D數字孿生大屏的四大技術層次

建置一個成功的3D數字孿生大屏，是一項涉及 OT（營運技術）與 IT（資訊技術）深度融合的系統工程。它大致可以分為四個層次，每一層都環環相扣。

1. 數據採集層

此層是所有應用的基礎，任務是從各種異質系統中「取出」數據。

• 設備層數據：透過感測器或 PLC 採集溫度、震動、轉速等底層數據。
• 控制層數據：從 SCADA 或 DCS 系統獲取製程控制參數。
• 管理層數據：從 MES 獲取工單、良率數據；從 ERP 獲取訂單、物料數據。
• 物聯網平台 (IoT Platform)：作為數據中繼站，負責設備連接、數據傳輸與協議轉換。

2. 數據整合層

此階段的目標是將原始數據轉化為有意義、可分析的資訊，需要統一資產編碼、指標口徑，並建立數據清洗與驗證機制，確保資料品質。在實際導入案例中，此階段往往是挑戰最大、最耗時的環節。

3. 3D模型層

此層的任務是建立一個與物理世界幾何相似、邏輯對應的虛擬場景。通常使用 Unity、Unreal Engine (UE) 或基於 WebGL 的技術進行建模。關鍵不在於模型是否擬真，而在於模型中的物件是否能與後端的數據 ID 準確對應。

4. 可視化展示層

此層是交付給使用者的最終介面，負責將數據與 3D 場景結合，並以直觀的方式呈現在大屏上。一個好的展示層應具備動態預警、數據下鑽、趨勢分析與多場景切換等功能，讓管理者能從宏觀到微觀進行探索。

五、導入3D數字孿生大屏最常見的四大陷阱

許多企業投入資源後，卻發現建好的大屏成了「蚊子館」，使用率極低。這往往是因為在導入過程中，忽略了一些關鍵的實務細節。

1. 重模型、輕數據：投入過多精力優化 3D 模型的光影效果，卻忽略後端數據的即時性與準確性。請記住，數據的價值永遠高於模型的精美程度。
2. 模型維護不足：工廠設備移動或產線調整後，3D 場景沒有同步更新，導致「虛實不符」，久而久之便失去參考價值。
3. 資訊過載：將過多指標塞進大屏，導致畫面雜亂無章，反而抓不到管理重點。一個有效的大屏應該只呈現最重要的 3-5 個核心指標。
4. 過度依賴大屏：缺少手機 App 推播或 Email 等主動預警機制，導致異常事件無法在第一時間通知到對應的負責人。

六、如何用FineReport加速3D數字孿生大屏落地？

從零開發一套3D數字孿生大屏，週期長、成本高。對於希望快速驗證、敏捷迭代的企業而言，利用成熟的商業智慧與報表平台，是更具成本效益的選擇。企業級報表工具 FineReport 能幫助企業大幅簡化大屏的開發與維護流程。

1. 畫布式大屏設計器

FineReport 提供所見即所得的「畫布式」設計器，使用者可透過拖拉方式，將圖表、指標卡、3D 模型等元件自由佈局，快速搭建戰情室介面，讓開發週期從數個月縮短到數週。

2. 多來源數據整合能力

FineReport 內建強大的數據連接器，可以輕鬆串接企業內部的各種數據源，包括主流資料庫、ERP/MES 系統後台、IoT 平台 API 與 Excel 檔案等，有效解決數據孤島問題。

3. 支援嵌入3D視覺化元件

FineReport 不僅內建豐富的 2D 圖表，還支援嵌入 WebGL 或其他框架開發的 3D 模型。開發者可將 3D 場景作為一個元件，並將後端數據與 3D 模型中的物件進行綁定，實現數據驅動的動態預警效果。

4. 結合權限與預警機制

FineReport 提供了完善的權限管理與任務排程功能。管理者可設定當某項指標超過閾值時，系統自動觸發預警，並透過 Email 或 App 推播將警報發送給指定負責人，確保問題能被即時處理。

總結來說，FineReport 特別適合那些數據源多樣、視覺化需求複雜、且希望快速實現管理價值的企業。無論是建構智慧工廠的生產監控中心，還是智慧園區的安全管理平台，FineReport 都能作為一個強大的底層平台，加速您的 3D 數字孿生大屏專案落地。
