OEE 看板如何設計？即時掌握設備效率與異常

OEE看板的核心價值，在於把原本分散在設備、MES、ERP、人工報工與品質紀錄中的資料，整理成可即時判讀、可追蹤異常、可支援改善決策的管理畫面。對製造現場來說，好的 OEE看板 不只是顯示分數，更要能回答三件事：現在效率如何、問題出在哪裡、下一步該做什麼。

一、OEE看板是什麼？先釐清指標定義與管理目的

OEE看板是一種以設備綜合效率為核心的視覺化管理工具，用來即時呈現設備、機台、產線或工廠的效率狀況，並快速揭露停機、降速與不良等異常原因。

1. OEE是什麼？從設備綜合效率理解管理核心

OEE 是 Overall Equipment Effectiveness 的縮寫，中文常譯為「整體設備效率」或「設備綜合效率」。它是製造業最常用來衡量設備實際生產效能的指標之一。

OEE 不是單看產量，而是同時衡量三個面向：

• 稼動率：設備有沒有真正運轉
• 性能率：設備運轉時有沒有達到應有速度
• 良率：生產出來的產品有多少是良品

這代表 OEE 能幫管理者把「有開機但跑很慢」、「速度正常但報廢高」、「常停機導致效率低」這些不同問題拆開來看。依一般產業實務，OEE 最適合用來找出改善優先順序，而不是只拿來做單一績效評分。

2. OEE看板為什麼重要？即時掌握產線效率與異常訊號

OEE看板重要，因為它能把效率問題從事後報表，變成現場可即時反應的管理訊號。

若企業只在日報或月報中看 OEE，往往只能知道「昨天很差」或「上週下降」，但無法在異常發生當下處理。即時 OEE看板的價值在於：

• 讓現場立即看到停機、待料、換線、不良等狀況
• 讓班長與主管快速判斷哪一台機台先處理
• 讓跨部門對同一份數據有共同語言
• 讓改善行動從經驗判斷，轉為數據驅動

尤其在多機台、多班別、多產線環境中，沒有看板時，資訊容易卡在設備端或人員口頭回報；有了 OEE看板，異常才真正「被看見」。

3. OEE稼動率與可動率、良率有何差異？避免指標混淆

OEE稼動率、可動率與良率常被混用，但三者定義不同，若口徑不清，OEE看板就會失真。

指標	定義重點	常見用途
稼動率	計畫生產時間內，設備實際運轉的比例	看停機損失是否過高
可動率	設備具備可運轉能力的比例，常偏設備維護視角	看設備健康度與可用性
良率	生產數量中，良品所占比例	看品質損失與報廢狀況

實務上，很多工廠把「設備有電、有待機、有可開」當成稼動，這會高估效率。OEE 的稼動率應聚焦於計畫生產時間內是否真正投入生產。若看板沒有明確定義停機、待機、保養、換線、試車等狀態分類，後續分析就很容易失焦。

二、OEE看板設計前，先掌握OEE公式與計算邏輯

OEE看板要設計得準，前提是先把公式、資料來源與計算口徑定義清楚；否則畫面再漂亮，也只是把錯誤數字即時展示出來。

1. OEE公式怎麼看？拆解稼動率、性能率與良率

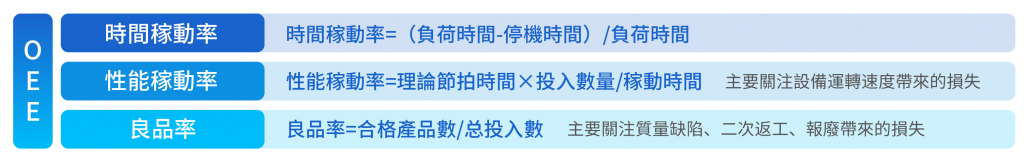

OEE 的標準公式為：

OEE = 稼動率 × 性能率 × 良率

三個構面可再拆解如下：

• 稼動率 = 稼動時間 ÷ 負荷時間
• 性能率 = 實際產出速度 ÷ 標準產出速度
• 良率 = 良品數 ÷ 總生產數

其中最容易出錯的，是「負荷時間」與「稼動時間」的界定。一般常見做法是：

• 負荷時間：計畫要生產的時間
• 稼動時間：負荷時間扣除異常停機、故障、待料、換模過久等非生產時間後的實際運轉時間

如果企業連休息時間、計畫保養、教育訓練都算進負荷時間，OEE 就會被低估；反之，把不該排除的停機排掉，OEE 又會被高估。

2. OEE計算公式常見情境與資料來源整理

OEE計算最常見的難點不是數學，而是資料從哪裡來、能不能即時、口徑是否一致。

常見資料來源可整理如下：

資料項目	常見來源	注意事項
計畫生產時間	ERP、MES、生管排程	要明確區分排程時間與實際派工時間
停機時間	機聯網、PLC、人工報停	短停機是否記錄要先定義
產量	MES、設備計數器、人工報工	要確認是否包含重工品
良品/不良品	QC、SPC、MES、人工檢驗	良率應依最終判定口徑
標準節拍/標準產能	IE 工時表、工藝資料、MES主檔	版本變更需同步更新

依常見產業情境，半自動產線與人工組裝站的 OEE 計算通常會比全自動設備更複雜，因為部分資料仍需人工補登。這時看板設計必須同時支援自動取數與例外填報，否則數據會斷層。

3. OEE計算範例：從單機台到產線的判讀方式

OEE 計算範例能幫助理解看板上的數字到底代表什麼。

假設某機台一天排定生產 10 小時，共 600 分鐘，其中休息 40 分鐘不列入負荷時間；當日異常停機 60 分鐘，實際生產 300 件，標準速度為每小時 40 件，良品數 270 件。

先計算：

• 負荷時間 = 600 - 40 = 560 分鐘
• 稼動時間 = 560 - 60 = 500 分鐘
• 稼動率 = 500 ÷ 560 = 89.3%
• 實際速度 = 300 ÷ (500 ÷ 60) = 36 件/小時
• 性能率 = 36 ÷ 40 = 90%
• 良率 = 270 ÷ 300 = 90%
• OEE = 89.3% × 90% × 90% = 約 72.3%

單機台判讀重點是：
如果 OEE 低，但良率高，問題可能在停機或速度。
如果 OEE 低，但稼動率正常，則可能是節拍下降或不良升高。

放大到產線時，不能只把各機台 OEE 直接平均。更合理的做法通常是依負荷時間、產出量或瓶頸機台權重來看，否則容易誤判整線效率。

4. 用OEE計算Excel可行嗎？手動報表的限制與風險

用 Excel 做 OEE計算可以起步，但不適合當成長期即時 OEE看板方案。

Excel 適合的情境包括：

• 剛開始導入 OEE，先驗證公式與欄位
• 單線、單機、少量資料的概念驗證
• 管理團隊先建立共同口徑

但若要做即時管理，Excel 常見限制很明顯：

• 資料更新仰賴人工，速度慢
• 停機原因分類容易填錯
• 版本分散，容易出現多份真相
• 無法即時推播異常
• 不易做多廠區、多產線權限管理
• 歷史追溯與下鑽分析能力有限

因此，Excel 更適合做 OEE計算範例驗證，不適合作為正式營運級的 OEE看板平台。當資料來源跨設備、MES、ERP 與品質系統時，應優先考慮可自動整合資料的報表與 BI 工具。

三、OEE看板如何設計？必備欄位與畫面配置建議

OEE看板設計的重點，不是把所有數據塞上去，而是讓不同角色能在幾秒內找到該看的指標、異常與行動方向。

1. OEE看板核心KPI有哪些？主管與現場關注重點不同

OEE看板的核心 KPI 應分層設計，因為現場與主管關心的問題不同。

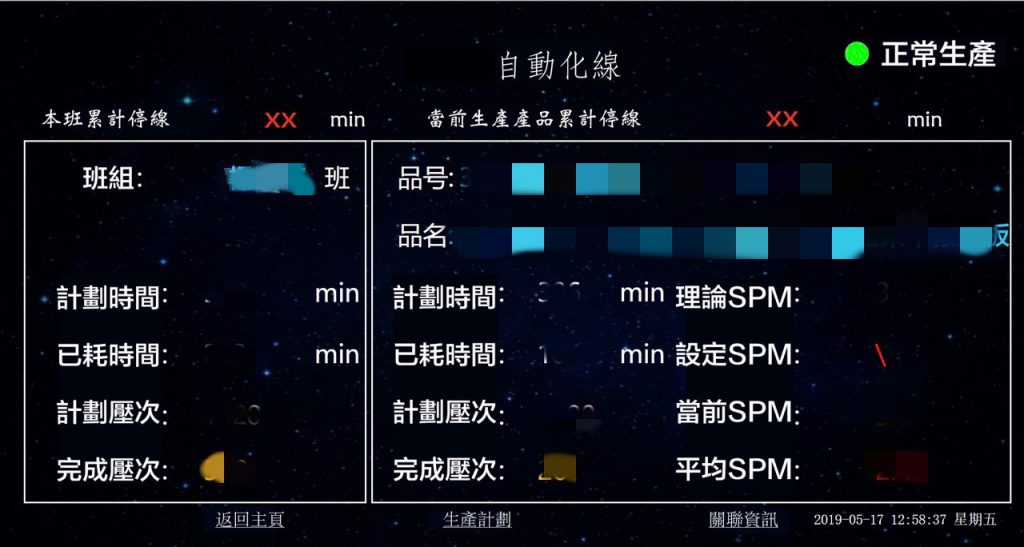

現場常看 KPI：

• 即時 OEE
• 機台狀態：運轉、停機、待料、換線、故障
• 當班產量與達成率
• 異常停機次數與持續時間
• 不良數與不良率

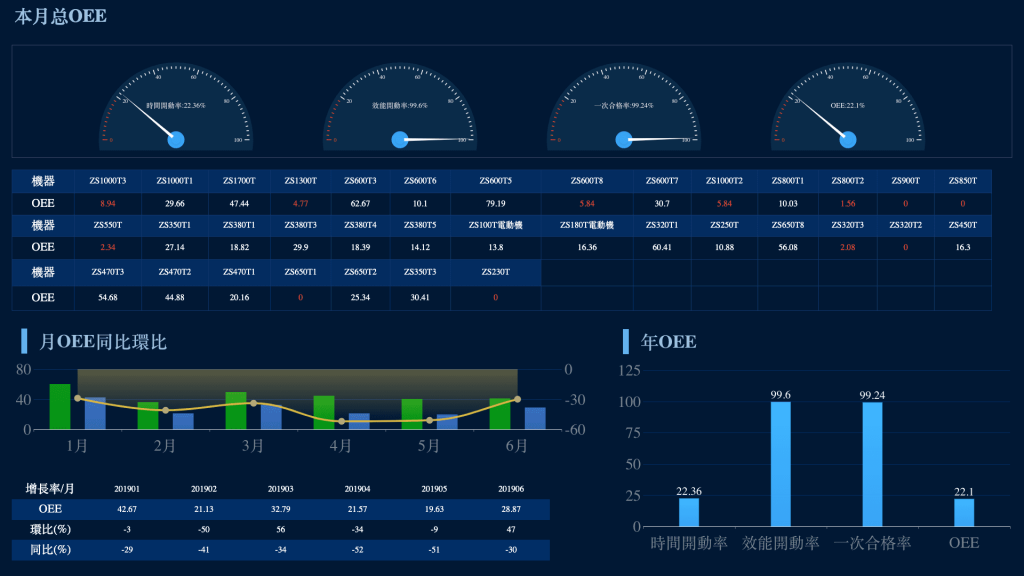

主管常看 KPI：

• 班別／產線／機台 OEE 排名
• 稼動率、性能率、良率拆解

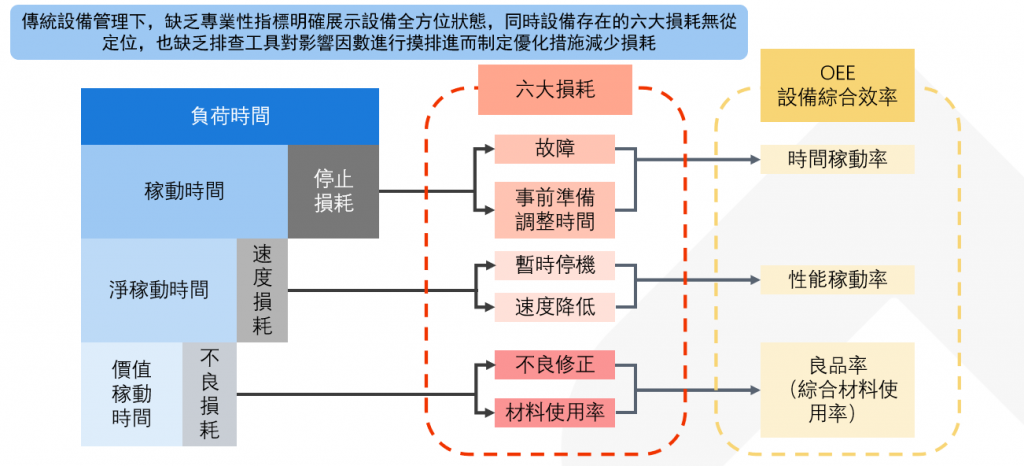

• 六大損失趨勢
• 停機原因 Pareto
• 目標值與實績差異
• 日、週、月趨勢比較

好的 OEE看板不會讓所有人看同一層資訊，而是依角色呈現不同深度。現場要快速處理異常，主管要判斷資源投放與改善優先序，經營層則更關心趨勢與產能利用。

2. 即時OEE看板版面怎麼規劃？從總覽、異常到追蹤明細

即時 OEE看板最實用的版面，通常遵循「先總覽、再異常、後明細」的閱讀順序。

建議版面可以分成三區：

1. 上方總覽區
   顯示整廠、產線、班別的 OEE、稼動率、性能率、良率，以及目標達成狀況。

2. 中間異常區
   顯示目前停機設備、異常類型、持續時間、責任單位、待處理狀態。

3. 下方明細與趨勢區
   顯示停機原因排名、歷史趨勢、班別比較、產品別比較、機台明細下鑽。

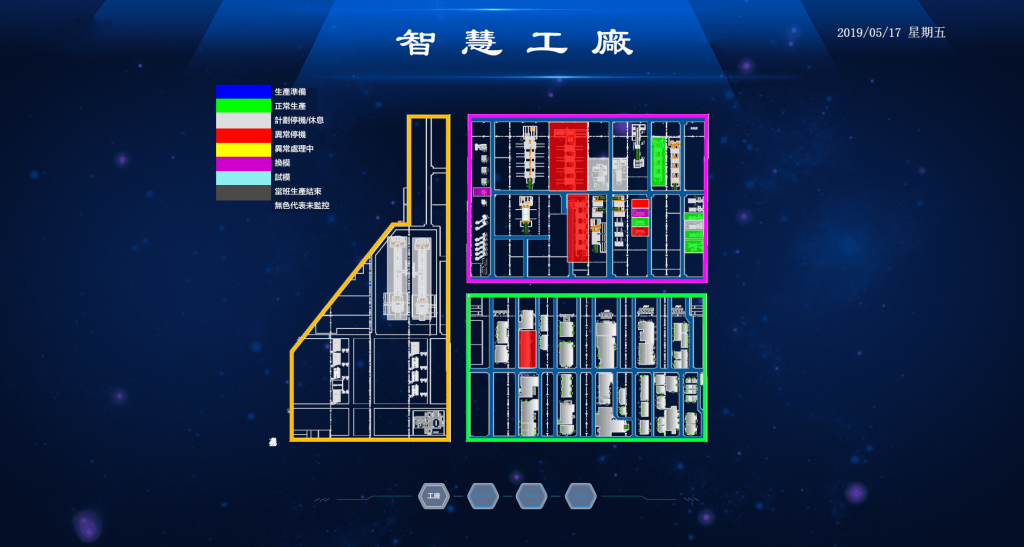

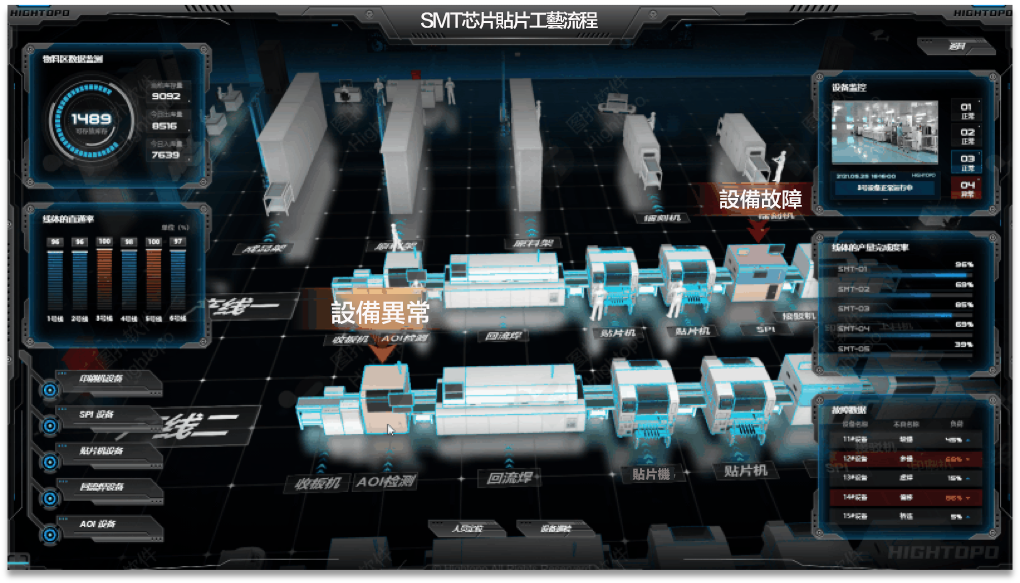

若是大屏戰情室，畫面要偏「少操作、高辨識」；若是主管桌機版或行動版，則可增加篩選、下鑽、交叉分析功能。這也是許多企業會同時搭配 FineReport 做即時戰情看板、再用 FineBI 做分析探索的原因。

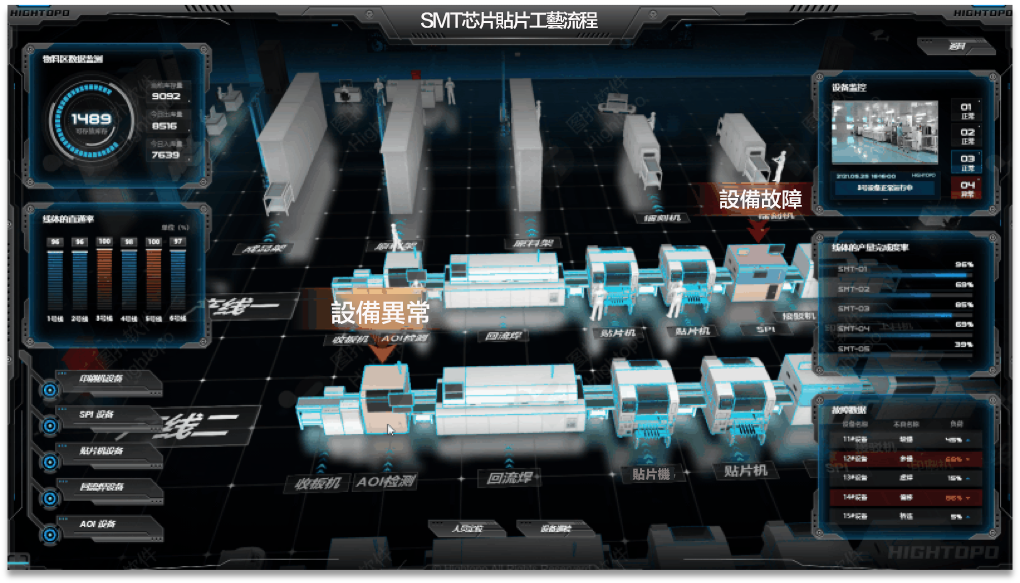

3. 警示機制如何設計？停機、待料、不良與效率下滑一目了然

警示機制的目的，是讓人不用一直盯著看板，也能在問題發生時被提醒。

OEE看板常見警示設計包括：

• 停機超時警示：例如停機超過 5 分鐘顯示紅燈
• 待料警示：設備閒置但工單未完成時提醒生管或倉儲
• 不良率警示：超過門檻值立即通知品質與現場主管
• 效率下滑警示：性能率連續低於標準值時提示檢查
• 未回報異常警示：設備已停機但未填寫原因時提醒補登

警示顏色建議保持簡潔：

• 綠色：正常
• 黃色：接近門檻
• 紅色：異常需處理
• 灰色：離線或無資料

真正有效的警示，不只是「變紅」，還要附帶可行動資訊，例如異常開始時間、設備編號、停機原因、責任人與處理進度。

4. OEE看板設計常見錯誤：數據太多、更新太慢、無法行動

OEE看板失敗，通常不是因為沒資料，而是資料太多卻無法用。

最常見的設計錯誤有四種：

• 數據堆滿畫面：每個欄位都想放，結果沒人看得懂重點
• 更新不即時：名義上是即時看板，實際上每小時甚至每天更新
• 沒有異常脈絡：只看到 OEE 下降，卻不知道是停機、降速還是不良
• 沒有對應行動：看板只顯示結果，卻沒有責任分工與改善追蹤

簡單說，OEE看板不是展示系統，而是管理系統。只要看板無法幫現場縮短反應時間、無法幫主管排序問題優先級，它就很難真正產生效益。

四、導入OEE看板的實務場景：從設備監控到跨部門協作

OEE看板的真正價值，在於它不只服務單一部門，而是把現場、生管、設備、品質與管理層拉到同一個數據畫面上。

1. 現場管理場景：班別交接、異常通報與停機追因

在現場管理中，OEE看板最直接的用途是支援班別交接與異常處理。

例如交班時，夜班可以快速交代：

• 哪些設備曾停機
• 停機多久
• 原因是否已排除
• 哪些工單進度落後
• 哪些異常尚未結案

這比口頭交接更清楚，也能減少「資訊跟著人走」的問題。若看板能保留停機時間軸與異常紀錄，現場就能回頭追查：是換線過久、模具問題、待料、操作失誤，還是設備故障。

2. 生產主管場景：以OEE看板檢視瓶頸製程與改善優先序

生產主管使用 OEE看板，重點不是盯單台設備，而是找出哪個製程最影響整體產出。

典型用法包括：

• 比較不同產線、班別、機種的 OEE 表現
• 找出停機最久的前幾台機台
• 檢查性能率持續偏低的瓶頸站點
• 比對高不良工單與設備狀態關聯
• 安排改善會議時依影響度排序議題

這能避免團隊把時間花在「看起來很嚴重但影響不大」的問題上。依一般產業觀察，能先抓出前 20% 造成主要損失的異常類型，改善效率通常會比全面撒網更高。

3. 經營決策場景：用OEE趨勢掌握產能利用與投資依據

對經營層來說，OEE看板的重點不在即時停機，而在長期趨勢與資產效率。

例如經營層可從趨勢看出：

• 某條產線效率是否持續下降
• 新設備導入後是否真的提升產出
• 哪些廠區在同樣工單下效率差異大
• 是設備不足，還是管理方式讓產能沒有被用好
• 是否需要擴產、換機、增班或調整排程策略

這使 OEE看板不只是現場工具，也能成為設備投資與產能規劃的依據。若缺乏趨勢型分析，企業很容易在效率問題尚未拆解前，就過早做出買新機的決策。

五、用FineReport與FineBI打造可落地的OEE看板

若企業要把 OEE 從 Excel 或零散報表升級成可即時運作的管理系統，重點在於資料整合、視覺化呈現、分析下鑽與權限治理，而這正是 FineReport 與 FineBI 的適用場景。

1. FineReport如何串接MES、ERP與設備資料，建立即時OEE看板

FineReport 適合用來建立即時 OEE看板，因為它能整合多種資料來源，並把複雜邏輯轉成視覺化報表與大屏畫面。

在實務上，企業常會把以下資料串進同一套看板：

• MES 的工單、報工、派工資訊
• ERP 的訂單、排程、料況資訊
• PLC、SCADA、IoT 平台的設備狀態資料
• 品質系統中的良品、不良與檢驗結果
• Excel 或人工填報的例外資料

透過 FineReport，可依不同需求設計：

• 即時設備狀態戰情室

• 產線 OEE 大屏

• 班報、日報、週報自動輸出

• 停機異常填報與追蹤表單

• 主管用行動版監控畫面

這類架構的好處是，資料不再只停留在各自系統，而是能整合成真正可操作的 OEE看板。

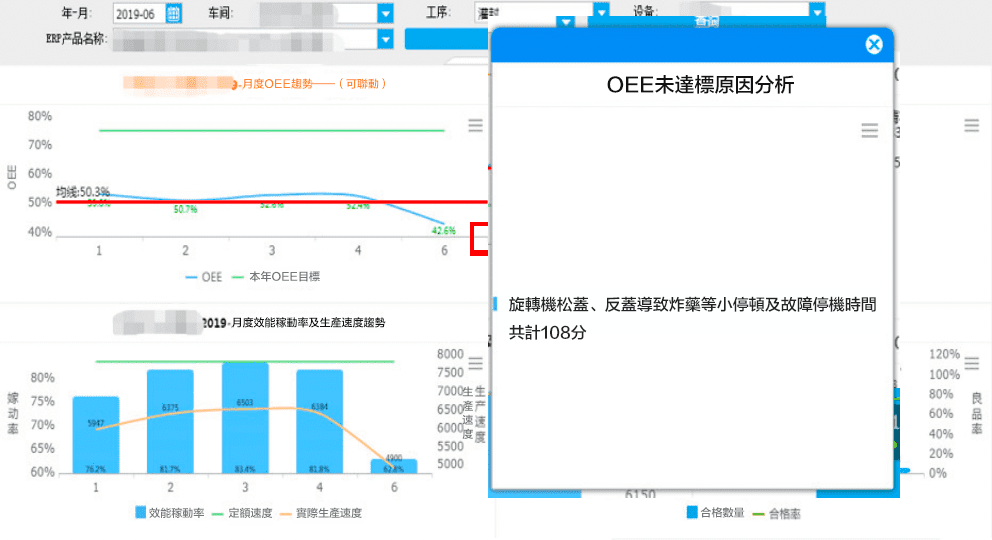

2. FineBI如何進行OEE分析？從異常下鑽到管理儀表板整合

如果說 FineReport 偏向即時呈現與固定報表，那麼 FineBI 更適合做 OEE 的多維分析與管理洞察。

FineBI 常見應用包含：

• 依廠區、產線、設備、班別、產品別分析 OEE
• 對停機原因做 Pareto 分析

• 追蹤不良率與設備狀態之間的關聯
• 比較不同期間的效率變化
• 從總體 OEE 下鑽到單機、單班、單工單明細

對主管與管理分析人員來說，FineBI 的價值在於：不只看到數字，而是能自主探索「為什麼變差」。這對 OEE 改善非常重要，因為多數效率問題都不是單一原因造成，而是停機、換線、材料、品質與人員因素交互影響。

3. 導入FineReport／FineBI的評估重點：彈性、權限與維運效率

導入 FineReport／FineBI 前，企業應優先評估三件事：是否好整合、是否好管理、是否能長期維運。

可從以下面向檢查：

• 彈性：是否能快速調整 OEE公式、欄位、畫面與門檻值
• 權限：是否能做到廠區、部門、角色、機台層級的資料控管
• 維運效率：是否能減少人工出報表、人工彙整與版本混亂
• 擴充性：未來是否能從 OEE 延伸到設備保養、品質、能耗與成本分析
• 使用門檻：現場與主管是否容易上手

若企業希望先從 OEE看板切入，再逐步擴展到智慧製造儀表板，FineReport 與 FineBI 的組合通常會比單一靜態報表工具更有延伸性。

六、如何讓OEE看板真正發揮效益？導入與優化建議

OEE看板要產生實際效益，關鍵不在「做出畫面」，而在於讓資料定義、使用流程與改善機制真的落地。

1. 先定義資料標準，避免OEE公式口徑不一致

OEE看板上線前，最先要做的不是設計圖表，而是統一資料標準。

至少要先定義清楚：

• 什麼叫停機
• 什麼叫短停
• 換線算計畫停機還是異常停機
• 待料由哪個部門判定
• 良率採首檢、終檢還是過站判定
• 標準節拍依哪個版本主檔為準

若這些沒先說清楚，不同部門各自理解，最後就會出現「同一台機器、三個 OEE 數字」的情況。這不只影響看板可信度，也會讓改善會議失焦。

2. 設定分層看板與角色權限，讓不同單位看見該看的數據

分層看板能讓同一套 OEE 資料服務不同角色，而不造成資訊負擔。

建議至少分為三層：

• 現場層：即時狀態、異常、產量達成
• 主管層：趨勢、排名、停機原因、班別比較
• 管理層：產能利用、廠區比較、投資效益、長期變化

同時要搭配角色權限管理。像是設備工程師可看故障與維修明細，品質主管可看不良與報廢分析，經營層則看彙總趨勢即可。這樣才能避免資料暴露過多，也提升使用效率。

3. 從OEE計算範例回推改善行動，建立持續優化機制

OEE看板真正的終點，不是知道分數，而是建立持續改善循環。

最有效的做法是從 OEE計算範例回推管理動作：

• 稼動率低：優先查停機原因、換線流程、待料機制
• 性能率低：檢查速度設定、設備老化、工藝參數、操作熟練度
• 良率低：追品質異常、首件確認、製程穩定性與原料問題

接著把改善流程制度化：

1. 每日追異常
2. 每週看趨勢
3. 每月做原因分類與改善驗證
4. 持續調整警示門檻與標準節拍
5. 將改善成果回寫到看板與報表

當 OEE看板能與改善會議、異常處理、保養計畫、品質追蹤連動時，它才不只是「看得到」，而是能真正推動效率提升。

總結來說，一個好用的 OEE看板，應該同時做到三件事：數據準、畫面清、能行動。若企業已經開始蒐集設備資料，下一步不是只做一張漂亮看板，而是用像 FineReport 與 FineBI 這類工具，把即時監控、分析下鑽與管理協作真正串起來，讓 OEE 從指標變成改善成果。
